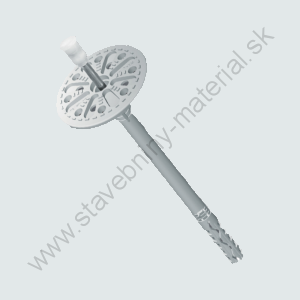

Fasádna hmoždinka LMX-10 kovový tŕň

Fasádna hmoždinka LMX-10 kovový tŕň.

Fasádna hmoždinka LMX-10 kovový tŕň –  tanierová hmoždinka s kovovým tŕňom pre upevnenie tepelnoizolačných dosiek v kontaktnom zatepľovacom systéme – ETICS

Materiál:

• hmoždinka: polypropylén
• tŕň: galvanicky pozink. oceľ s plastovým nástrekom hlavy (nylon)

Použitie – výhody:

• ETA-16/0509
• pre upevnenie tepelnoizolačných dosiek z minerálnych vlákien
• do betónu, plných keramických aj silikátových tehál, ľahčeného betónu a pórobetónu (A, B, C, D, E)
• kotviaca hĺbka 30 mm (A, B, C, D), 50 mm (E)
• priemer drieku 10 mm
• priemer tanierika 60 mm

Detailné informácie k výrobku, postupy, hodnoty atď. sú uvedené v technickom liste.

Do vopred vyvŕtaného a dostatočne čistého otvoru vložíme hmoždinku s predmontovaným tŕňom a poklepom ju dorazíme k izolantu. Následne tŕň zatlčieme tak, aby horná plocha tanierika lícovala s povrchom izolantu. Izolant kotvíme podľa pokynov výrobcu systému ETICS, obvykle na T-spojiach av ploche izolantu. Spotrebu hmoždiniek udáva kotevný plán spracovaný autorizovanou osobou pre konkrétnu stavbu. Pred výpočtom doporučené vykonanie výťažnej skúšky. Správnu dĺžku hmoždinky určíme súčtom kotevnej hĺbky, hrúbky izolantu a lepidla, hrúbky neúnosnej vrstvy (napríklad staré omietky) a nerovnosti fasády. Montáž možné vykonávať iba pri teplotách od 0 °C do 40 °C a hmoždinku nutné do šiestich týždňov zakryť.
